Katalog Komponenten

Diese Komponenten sind auf Lager und stehen zeitnah zur Verfügung.


Linsen – Plan – Konvex – Konkav


Plankonvex-Linsen

Durchmesser                             3-100mm
Mittendicke 1,7-20,85mm
Radius 2,6-517mm

Bikonvex-Linsen

Durchmesser                           2-100mm
Mittendicke 1,2-31,5mm
Radius 1,7-98,5mm

Plankonkav-Linsen

Durchmesser                           4-50mm
Mittendicke 1,5-3mm
Radius -2,5 bis -517mm

Bikonkav-Linsen

Durchmesser                           2-50mm
Mittendicke 1-3mm
Radius -2,2 bis -52,2mm
Material BK7

Wellenlänge 587,6nm
Toleranz für Durchmesser +0/-0,1mm
Mittendickentoleranz   ±0,2mm
Planität   λ/4 @ 632,8nm
Toleranz der Brennweite ±2%
Zentrierung 3 arc min
Oberflächenqualität 60/40
Fase 0,2mm x 45°
Beschichtung gemäß Zeichnung
Material UV Grade
  Fused Silica
Wellenlänge 587,6nm
Toleranz für Durchmesser +0/-0,1mm
Mittendickentoleranz   ±0,2mm
Planität   λ/4 @ 632,8nm
Toleranz der Brennweite ±2%
Zentrierung 3 arc min
Oberflächenqualität 40/20
Fase 0,2mm x 45°
Beschichtung gemäß Zeichnung

Kugel-Linsen

Material BK7

Durchmesser 1 – 10 mm
Toleranz für Durchmesser +/-0,005mm
Rundheitstoleranz ±0,005mm
Oberflächenqualität 40/20
Beschichtung gemäß Zeichnung
Material UV Grade
  Fused Silica
Durchmesser 1 – 10 mm
Toleranz für Durchmesser +/-0,005mm
Rundheitstoleranz ±0,003mm
Oberflächenqualität 40/20
Beschichtung gemäß Zeichnung

Stab-Linsen

Durchmesser                           2-7mm
Länge 2,5-8mm
Material BK7 oder UV Grade Fused Silica
Toleranz für Durchmesser +0/-0,05mm
Länge ±0,005mm
Oberflächenqualität 40/20
Fase 0,2mm x 45°
Beschichtung gemäß Zeichnung

Zylinder-Linsen

Zylinderlinsen plankonvex

Länge 5-40mm
Breite 5-20mm
Mittendicke der Brennweite    2,3-4mm
Radius 6,5-517mm

Zylinderlinsen plankonkav

Länge 10-40mm
Breite 10-20mm
Mittendicke der Brennweite   2-3mm
Radius -6,5-1002mm
Material  BK7
Wellenlänge 587,6nm
Toleranzgrenzen ±0,2mm
Mittendickentoleranz ±0,2mm
Toleranz der Brennweite ±2%
Zentrierung 5~15 arc min
Oberflächenqualität 60/40
Fase 0,2mm x 45°
Beschichtung gemäß Zeichnung
Material  UV Grade
  Fused Silica
Wellenlänge 587,6nm
Toleranzgrenzen ±0,2mm
Toleranz der Brennweite ±2%
Zentrierung 3~15 arc min
Oberflächenqualität 40/20
Fase 0,2mm x 45°
Beschichtung gemäß Zeichnung

Achromate

Achromate, positiv

Durchmesser Toleranz fü      r

3,15-63mm
EFL 4-630mm
Materialkombinationen: BaF5/SF11; BaK2/SF15; BK7/SF12; SK2/SF10
Toleranz für Durchmesser  +0/-0,1mm
Mittendickentoleranz ±0,2mm
Oberflächenfigur λ/4 @632,8nm
Zentrierung 3~5 arc min
Oberflächenqualität 60/40
Fase 0,2mm x 45°
Beschichtung Single layer MgF2@550nm

Achromate, negativ

Durchmesser Toleranz fü      r

312.5 - 25mm
EFL -25 to -100mm
Materialkombinationen: BaF5/SF11; BaK2/SF15; BK7/SF12; SK2/SF10
Toleranz für Durchmesser  +0/-0,1mm
Mittendickentoleranz ±0,2mm
Oberflächenfigur λ/4 @632,8nm
Zentrierung 3~5 arc min
Oberflächenqualität 60/40
Fase 0,2mm x 45°
Beschichtung Single layer MgF2@550nm

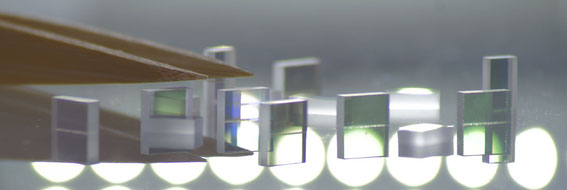

Prismen


90° Prismen Standard, gleichschenklig

Höhe, Länge und Breite   1~50mm

Material BK7 oder UV Grade Fused Silica
Toleranzgrenzen ±0,2mm
Planität λ/2 @ 632,8mm
Oberflächenqualität 60/40
Winkelgenauigkeit ±3 arc min
Neigung der Prismenfläche <10 arc min
Fase 0,2 ~ 0,5mm x 45°
Beschichtung gemäß Zeichnung

90° Prismen High Tolerance

Höhe, Länge und Breite  1~50mm
Material BK7

Toleranzgrenzen ±0,1mm
Planität λ/4 @ 632,8mm
Oberflächenqualität 40/20
Winkelgenauigkeit ±30 arc min
Neigung der Prismenfläche <10 arc sec
Fase 0,2 ~ 0,5mm x 45°
Beschichtung gemäß Zeichnung
Material UV Grade
  Fused Silica
Toleranzgrenzen ±0,1mm
Planität λ/4 @ 632,8mm
Oberflächenqualität 40/20
Winkelgenauigkeit ±30 arc min
Neigung der Prismenfläche <5 arc sec
Fase 0,2 ~ 0,5mm x 45°
Beschichtung gemäß Zeichnung

90° Prismen Laserqualität

Material BK7 oder UV Grade Fused Silica
Toleranzgrenzen ±0,1mm
Planität λ/10 @ 632,8mm
Oberflächenqualität 20/10
Winkelgenauigkeit ±30 arc min
Neigung der Prismenfläche <5 arc min
Fase <0,25mm x 45°
Beschichtung gemäß Zeichnung

Doveprismen

Material BK7 oder Fused Silica
Toleranz für Durchmesser +0/-0,1mm
Dickentoleranz   ±0,2mm
Planität   λ/5 @ 632.8nm
Parallelität <3 arc min
Oberflächenqualität 40/20
Fase 0,2mm x 45°
Beschichtung gemäß Zeichnung
Material BK7
Dimensionen +0/-0,2mm
Planität λ/2 @ 632,8mm
Oberflächenqualität                60/40
Winkelgenauigkeit ±3 arc min
Fase <0,25mm x 45°
Beschichtung gemäß Zeichnung

Pentaprismen

Material BK7
Dimensionen +0/-0,2mm
Dachkantwinkelgenauigkeit ±3 arc sec
Winkelgenauigkeit ±3 arc min
Planität λ/2 @ 632,8mm
Oberflächenqualität 60/40
Fase <0,25mm x 45°

Beschichtung



Reflektierende Oberfläche aluminisiert, beschichtet mit schwarzer Farbe

Ein- und Austrittsfläche

Single layer MgF2@550nm

Dachkantprismen

Material BK7
Dimensionen +0/-0,2mm
Dachkantwinkelgenauigkeit ±3 arc sec
Winkelgenauigkeit ±3 arc min
Planität λ/2 @ 632,8mm
Oberflächenqualität 60/40
Fase <0,25mm x 45°
Beschichtung gemäß Zeichnung

Tripelprismen

Material BK7
Durchmessergenauigkeit   +0/-0,2mm
Planität

Vorderseite andere Seiten

  λ/4@632,8nm

  λ/10@632,8nm

Oberflächenqualität 60/40
Fase <0,25mm x 45°
Beschichtung gemäß Zeichnung

Planplatten/Fenster


Planplatten Standard

Material BK7 or Fused Silica
Diameter 10-50mm
Diameter Tolerance    +0/-0.1mm
Tickness 2-6,5mm
Thickness Tolerance ±0.2mm
Flatness     λ/5 @ 632.8mm
Surface Quality 40/20
Parallelism <3 arc min
Rear Surface Fine ground
Bevel   <0.25mm x 45°
Coatings   according to your specs

Planplatten High End

Material BK7 oder Fused Silica
Toleranz für Durchmesser +0.0/-0.1mm
Dickentoleranz   ±0.2mm
Planität   λ/10 @ 632.8nm
Parallelität <3 arc min.
Oberflächenqualität 10/5
Fase 0.2mm x 45°
Beschichtung gemäß Zeichnung

Fenster Standard

Material BK7

Toleranz für Durchmesser +0/-0,1mm
Dickendurchmesser ±0,2mm
Planität λ/2 @ 632,8mm
Oberflächenqualität 40/20
Fase <0,25mm x 45°
Beschichtung gemäß Zeichnung
Material UV Grade
  Fused Silica
Toleranz für Durchmesser +0/-0,1mm
Dickendurchmesser ±0,2mm
Planität λ/2 @ 632,8mm
Oberflächenqualität 20/10
Fase <0,25mm x 45°
Beschichtung gemäß Zeichnung
Material Optical Grade Sapphire
Toleranz für Durchmesser ±0,1mm
Dickendurchmesser ±0,1mm
Planität λ~2λ @ 632,8mm
Oberflächenqualität 80/50
Beschichtung gemäß Zeichnung

Fenster High End

Material BK7

Toleranz für Durchmesser +0/-0,1mm
Dickendurchmesser ±0,2mm
Planität λ/10 @ 632,8mm
Oberflächenqualität 20/10
Fase <0,25mm x 45°
Beschichtung gemäß Zeichnung
Material UV Grade Fused Silica

Toleranz für Durchmesser +0/-0,1mm
Dickendurchmesser ±0,2mm
Planität λ/10 @ 632,8mm
Oberflächenqualität 20/10
Fase <0,25mm x 45°
Beschichtung gemäß Zeichnung
Material Optical Grade Sapphire
Toleranz für Durchmesser ±0,1mm
Dickendurchmesser ±0,1mm
Planität λ/4 @ 632,8mm
Oberflächenqualität 40/20
Beschichtung gemäß Zeichnung

Filter


Farbfilter

Toleranz für Durchmesser   +0/-0,1mm
Dickentoleranz ±0,2mm
Oberflächenqualität 80/50
CWL-Toleranz ±2nm
FWHM-Toleranz ±2nm

Neutralfilter

Toleranz für Durchmesser   +0/-0,1mm
Dickentoleranz ±0,2mm
Oberflächenqualität 80/50
